Jalur Kiprok Grand, Pahami Warna Kabel dan Skema Arus Pengisian Aki Motor Astrea!

Panduan lengkap jalur kiprok Honda Grand. Pahami arti 4 warna kabel (merah, hijau, kuning, putih), skema pin, hingga cara mengatasi kiprok rusak agar aki tidak tekor.

OLX News –  Sistem kelistrikan pada motor legendaris seperti Honda Astrea Grand seringkali menjadi tantangan tersendiri, terutama bagi mereka yang hobi melakukan restorasi atau modifikasi.

Salah satu komponen jantung pertahanan kelistrikan adalah kiprok. Memahami jalur kiprok Grand bukan hanya soal teknis, tapi soal menjaga agar komponen mahal seperti aki dan bohlam lampu tidak cepat rusak.

Dalam panduan ini, kita akan bedah tuntas skema hingga warna kabelnya.

Apa Itu Jalur Kiprok Grand?

Jalur kiprok Grand merujuk pada rangkaian kabel yang menghubungkan spul (generator), aki, dan sistem penerangan melalui unit regulator.

Tanpa jalur yang benar, arus listrik yang dihasilkan mesin akan menjadi liar dan berpotensi merusak seluruh sistem elektronik motor.

Apa Itu Kiprok (Rectifier Regulator)

Secara teknis, kiprok adalah alat elektronika yang memiliki dua fungsi utama:

1. Rectifier (Penyearah): Mengubah arus bolak-balik (AC) dari spul menjadi arus searah (DC) agar bisa disimpan ke dalam aki.
2. Regulator (Pembatas): Menstabilkan tegangan listrik agar tidak melebihi 14,5 Volt, sehingga komponen lain tidak terbakar akibat kelebihan beban (overcharge).

Fungsi Jalur Kiprok pada Sistem Kelistrikan Motor

Tanpa jalur kiprok yang sehat, motor akan mengalami masalah serius.

Kiprok berfungsi memastikan pengisian aki tetap stabil dan mengatur distribusi daya ke lampu utama agar terang redupnya mengikuti putaran mesin dengan aman, bukan malah putus saat motor digas kencang.

Skema Pin Jalur Kiprok Honda Grand

Honda Grand menggunakan kiprok tipe 4 pin (kaki). Mengetahui posisi pin ini sangat krusial agar tidak terjadi hubungan arus pendek (korsleting) saat melakukan penggantian soket.

Cara Membaca Posisi Kaki Soket (Pin 1 sampai 4)

Untuk membaca pin dengan benar, posisikan kiprok dengan bagian sirip pendingin menghadap ke atas dan lubang kancing soket menghadap ke arah pemasang. Urutan pin biasanya dihitung dari kiri atas ke kanan bawah:

• Kiri Atas: Pin 1
• Kanan Atas: Pin 2
• Kiri Bawah: Pin 3
• Kanan Bawah: Pin 4

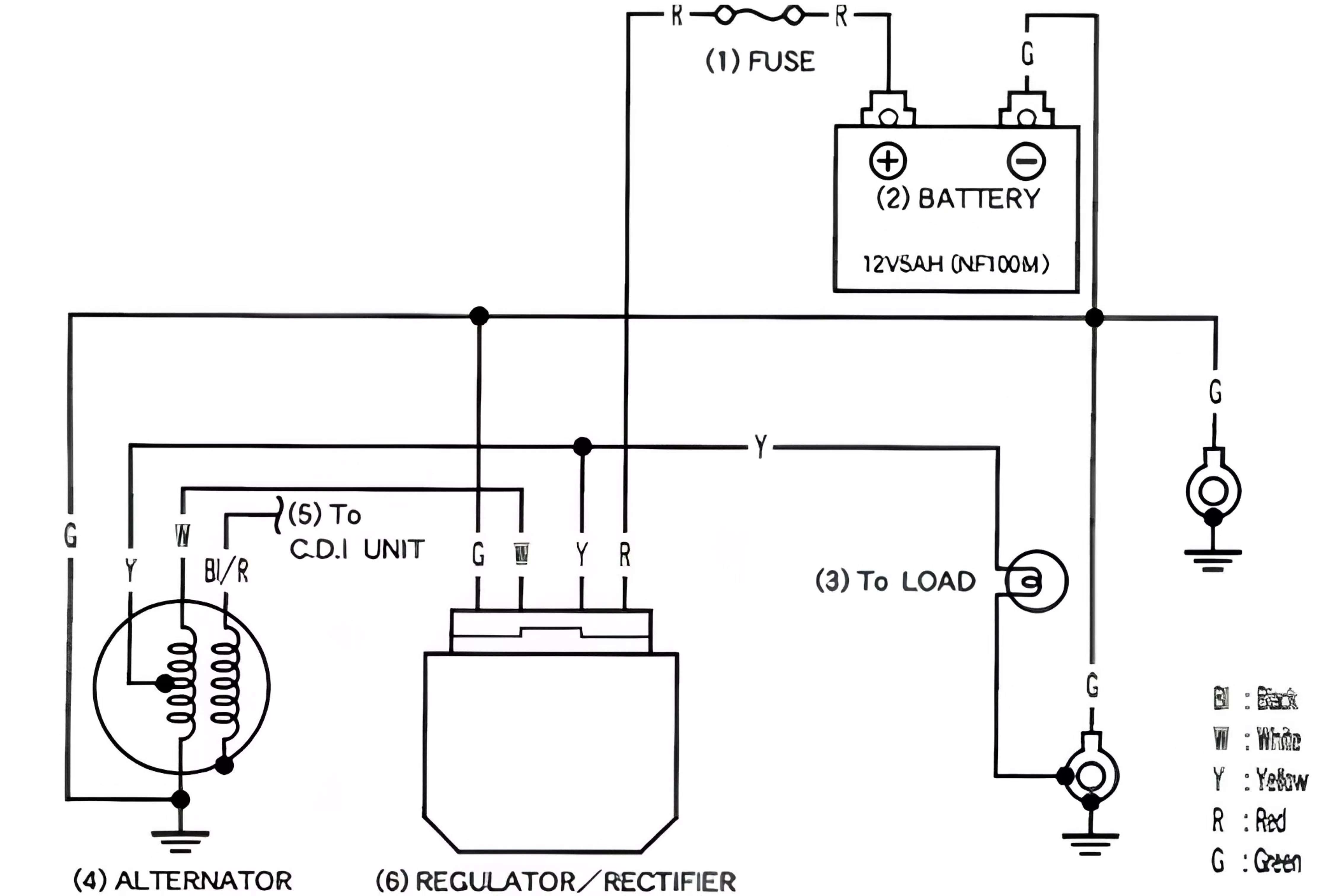

Diagram Posisi Kabel Agar Tidak Terbalik Saat Pasang

Berdasarkan posisi di atas, berikut adalah penempatan kabel standar Honda Grand:

• Pin 1 (Kanan Atas): Kabel Merah (Menuju Aki).
• Pin 2 (Kiri Atas): Kabel Putih (Dari Spul Pengisian).
• Pin 3 (Kiri Bawah): Kabel Kuning (Lampu Utama/Penerangan).
• Pin 4 (Kanan Bawah): Kabel Hijau (Massa/Ground).

Catatan Penting: Pastikan soket terpasang dengan klik yang sempurna. Soket yang longgar dapat memicu panas berlebih (overheat) yang mampu melelehkan plastik soket itu sendiri.

Baca juga: Sejarah Motor Astrea Grand, Motor Klasik yang Banyak Digandrungi

Arti 4 Warna Kabel Jalur Kiprok Grand dan Fungsinya

Memahami warna kabel adalah kunci utama dalam troubleshooting kelistrikan Honda Grand. Motor ini menggunakan standar warna kabel khas Honda yang konsisten. Berikut adalah penjelasan mendalam mengenai peran masing-masing kabel:

1. Kabel Warna Putih (Arus Pengisian dari Spul)

Kabel putih merupakan “pintu masuk” utama arus listrik dari spul pengisian (charging coil). Arus yang mengalir di sini masih bersifat AC (bolak-balik) dengan tegangan yang fluktuatif mengikuti putaran mesin.

• Fungsi: Menyuplai arus mentah dari mesin ke kiprok untuk kemudian disearahkan (diubah menjadi DC) agar bisa digunakan mengisi daya aki.
• Gejala Masalah: Jika kabel ini putus atau spul lemah, aki tidak akan mendapat setrum meski mesin hidup.

2. Kabel Warna Merah (Arus Positif Menuju Aki)

Setelah arus AC dari kabel putih diproses dan distabilkan oleh kiprok, hasilnya dikeluarkan melalui kabel merah.

• Fungsi: Mengalirkan arus DC yang sudah stabil (sekitar 12-14,5 Volt) menuju kutub positif aki. Kabel ini juga terhubung ke kunci kontak untuk menyuplai daya ke komponen seperti klakson dan sein.
• Gejala Masalah: Jika kabel merah bermasalah, aki akan cepat tekor (soak) karena proses pengisian terhenti.

3. Kabel Warna Kuning (Arus Penerangan Lampu Utama)

Berbeda dengan motor modern yang lampunya menyala lewat aki (DC), Honda Grand menggunakan sistem AC untuk penerangan. Kabel kuning ini dicabangkan dari spul dan masuk ke kiprok.

• Fungsi: Sebagai pengatur (limiter) tegangan lampu. Kiprok akan membuang kelebihan arus dari kabel kuning ke massa agar tegangan ke bohlam tidak melompat tinggi saat mesin di-gas.
• Gejala Masalah: Jika jalur kuning di kiprok rusak, lampu utama akan langsung putus begitu menarik gas dalam-dalam karena tegangan yang masuk ke bohlam terlalu tinggi (overvoltage).

4. Kabel Warna Hijau (Massa atau Ground Negatif)

Dalam dunia kelistrikan Honda, hijau adalah warna mutlak untuk massa atau negatif.

• Fungsi: Menghubungkan sirkuit di dalam kiprok ke rangka motor (massa). Tanpa koneksi massa yang baik, kiprok tidak akan bisa bekerja menyerap kelebihan arus atau menyearahkan listrik.
• Gejala Masalah: Koneksi massa yang berkarat atau kendor seringkali menyebabkan kiprok terasa sangat panas, lampu sering putus, atau sistem pengisian menjadi tidak stabil.

Baca juga: 5 Deretan Motor Klasik yang Masih Banyak Diincar

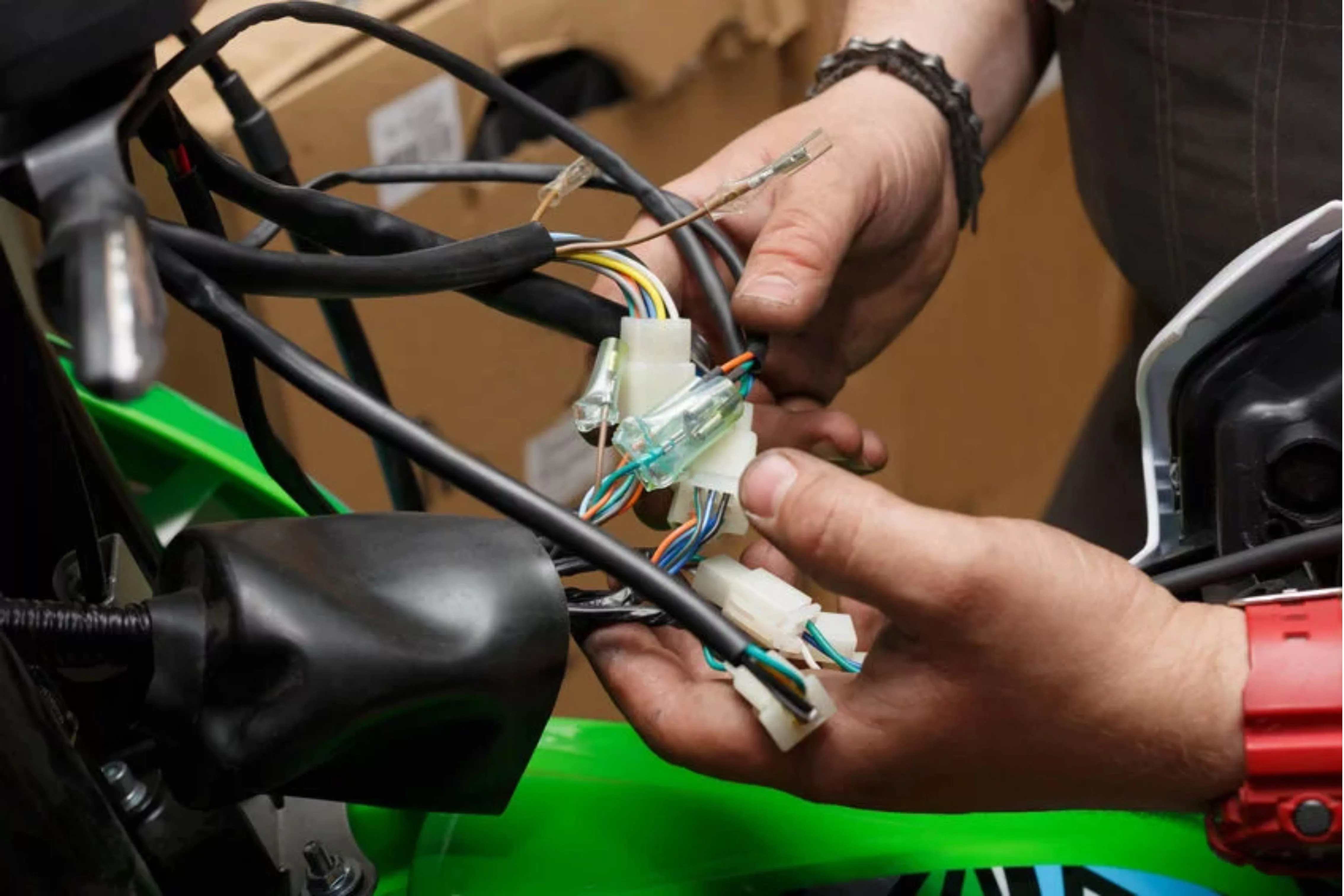

Gejala Gangguan dan Kerusakan pada Jalur Kiprok Grand

Mendeteksi kerusakan kiprok sejak dini dapat menyelamatkan komponen lain yang lebih mahal, seperti aki atau spul.

Jika pengendara merasakan keanehan pada sistem kelistrikan, perhatikan lima gejala utama berikut ini:

1. Bohlam Lampu Utama Sering Putus Saat Gas Tinggi

Ini adalah gejala paling klasik dari kerusakan regulator. Fungsi pembatas (limiter) pada kabel kuning sudah tidak bekerja.

Akibatnya, saat mesin berputar di RPM tinggi, tegangan listrik melonjak drastis melebihi 12-14 Volt, yang seketika membakar filamen bohlam lampu depan maupun lampu belakang.

2. Tampilan Cahaya Lampu Redup atau Sering Mati

Kebalikan dari poin pertama, jika sirkuit di dalam kiprok mengalami korsleting internal atau hambatan berlebih, arus yang menuju lampu justru tertahan.

Lampu akan terlihat redup meskipun gas sudah ditarik dalam, atau bahkan lampu sering mati-nyala (intermiten) karena koneksi di dalam pin kiprok yang sudah mulai goyang.

3. Komponen Aki Tekor dan Sering Kehabisan Daya

Jika kiprok gagal menyearahkan arus dari kabel putih (fungsi rectifier mati), maka tidak ada listrik yang masuk ke kabel merah untuk mengisi aki. Efeknya, aki akan kehilangan daya secara perlahan hingga tekor.

Meskipun membeli aki baru, dalam hitungan hari aki tersebut akan soak kembali karena tidak adanya proses pengisian.

4. Mesin Tidak Stabil atau Motor Tiba-tiba Mati Mendadak

Meskipun Honda Grand menggunakan sistem pengapian CDI AC yang sebenarnya tidak bergantung penuh pada aki, namun gangguan pada jalur massa (kabel hijau) atau kebocoran arus di kiprok dapat mengganggu kestabilan ground pada sistem pengapian.

Hal ini sering menyebabkan mesin terasa mbrebet di putaran atas atau mati mendadak saat kiprok mengalami panas berlebih (overheat).

5. Perangkat Listrik (Klakson & Starter) Bermasalah

Klakson yang suaranya sember atau lemah, serta electric starter yang hanya mengeluarkan bunyi “cetek-cetek”, merupakan indikasi kuat bahwa arus DC yang dikelola kiprok tidak tersuplai dengan baik ke aki.

Karena perangkat ini membutuhkan arus stabil, kegagalan jalur kiprok akan langsung melumpuhkan fitur kenyamanan ini.

Cara Merawat Jalur Kiprok Grand Agar Awet

Agar sistem kelistrikan tetap prima dan kiprok tidak cepat rusak (mati), lakukan langkah-langkah perawatan rutin berikut ini:

1. Pembersihan Soket dari Kerak Secara Berkala

Posisi kiprok pada Honda Grand seringkali terpapar debu dan kelembapan. Lepaskan soket kiprok dan bersihkan pin logamnya menggunakan contact cleaner atau amplas halus jika terlihat ada kerak hijau (korosi). Kerak ini menghambat arus dan memicu panas berlebih.

2. Periksa Kekencangan Koneksi Kabel dan Pin Soket

Pastikan skun atau konektor di dalam soket tidak longgar. Jika soket terasa goyang saat terpasang, jepit sedikit bagian skun menggunakan tang agar mencengkeram pin kiprok dengan kuat. Koneksi yang kendor adalah penyebab utama soket meleleh.

3. Cek Tegangan (Voltase) Pengisian dengan Multimeter

Setidaknya 6 bulan sekali, ukur tegangan aki saat mesin hidup.

• Kondisi Normal: Tegangan harus berada di rentang 13,5V hingga 14,5V pada saat mesin digas.
• Jika di bawah 12V (tidak mengisi) atau di atas 15V (overcharge), segera ganti kiprok Anda.

4. Periksa Kondisi Fisik Kiprok dan Sistem Pengisian

Pastikan bodi kiprok menempel dengan baik ke rangka motor. Baut pengikat kiprok juga berfungsi sebagai penyalur panas.

Jika kiprok terasa sangat panas (tidak bisa disentuh tangan) setelah motor digunakan sebentar, itu pertanda ada masalah pada beban kelistrikan atau kiprok sudah mulai lemah.

5. Gunakan Baterai (Aki) Sesuai Spesifikasi Pabrikan

Jangan membiarkan motor berjalan tanpa aki atau dengan aki yang sudah mati total dalam waktu lama. Aki berfungsi sebagai penyerap beban (buffer).

Tanpa aki yang sehat, kiprok bekerja lebih berat untuk menahan arus, yang akhirnya memperpendek usia pakainya.

Baca juga: 10 Jenis Honda Astrea yang Pernah Ada di Indonesia

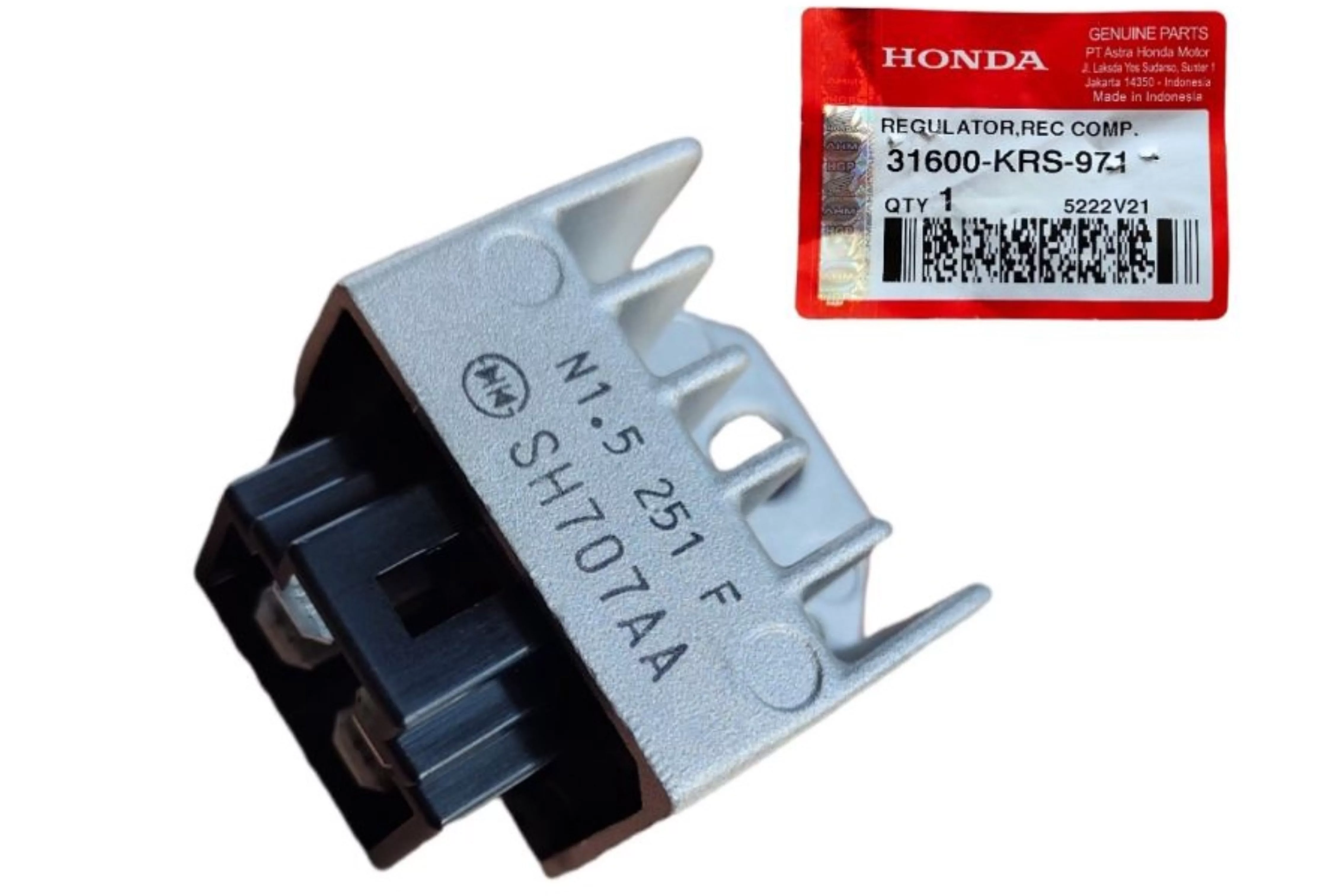

Tips Membedakan Kiprok Grand Original vs Kw (Imitasi)

Mengingat banyaknya suku cadang palsu di pasaran, berikut cara membedakan kiprok Honda Grand yang asli (AHM/Shindengen) dengan yang imitasi:

• Bobot dan Material: Kiprok original terasa lebih berat dan padat. Material sirip pendinginnya halus dan rapi, sedangkan barang KW biasanya ringan dan finishing logamnya kasar.
• Kode Produksi: Pada kiprok asli, terdapat cetakan kode produksi (misal: SH634-12) yang tajam dan jelas di bodi plastiknya.
• Warna Soket: Soket original biasanya berwarna kuning gading atau putih tulang yang material plastiknya tahan panas, bukan putih bersih yang ringkih.
• Harga: Jangan tergiur harga di bawah 30 ribu rupiah. Kiprok original Honda Grand memiliki harga yang rasional namun sebanding dengan keawetannya yang bisa bertahun-tahun.

Menjaga Kelistrikan Honda Grand Tetap Stabil

Memahami jalur kiprok Grand adalah investasi kecil yang berdampak besar pada kesehatan motor legendaris Anda.

Dengan menjaga kebersihan soket, memastikan warna kabel terpasang sesuai posisinya, dan rutin mengecek tegangan pengisian, Anda bisa terhindar dari masalah lampu putus di jalan atau aki yang sering tekor.

Ingat, sistem kelistrikan yang sehat dimulai dari komponen regulator yang bekerja dengan sempurna. Selalu gunakan komponen original agar Honda Grand Anda tetap nyaman dikendarai untuk harian maupun restorasi.
